टीएफटी एलसीडी लिक्विड क्रिस्टल डिस्प्ले मॉड्यूल की लाइट गाइड प्लेट की संरचना डिजाइन

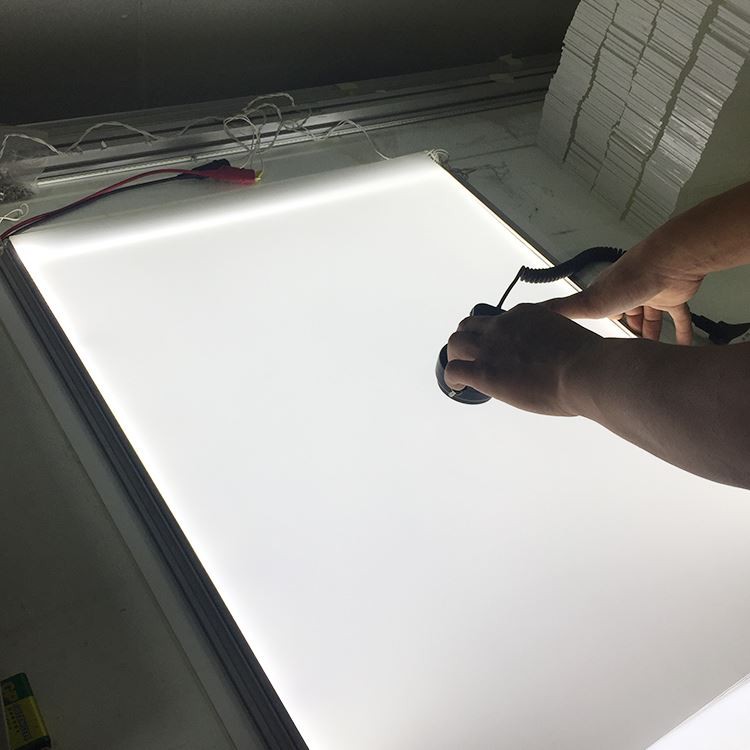

  The light guide plate (LGP) of the TFT LCD liquid crystal display module is a material that works on the principle of light reflection and light scattering. This paper mainly introduces the structural design of the light guide plate of the TFT liquid crystal display screen. The main evaluation items include the production method, assembly structure, effective light-emitting area and gap, position fixation, and warpage control.

1. उत्पादन विधि। लाइट गाइड प्लेट आमतौर पर इंजेक्शन मोल्डिंग और कटिंग द्वारा बनाई जाती है। इंजेक्शन मोल्डिंग प्लास्टिक के कणों को एक तरफ चिकनी सतह और दूसरी तरफ ऑप्टिकल डॉट्स, जैसे अल्ट्रा - पतली लाइट गाइड प्लेट और छोटी लाइट गाइड प्लेट के साथ प्रकाश गाइड प्लेटों में इंजेक्ट करने के लिए इंजेक्शन मोल्डिंग प्रक्रिया का उपयोग करता है। लाइट गाइड प्लेट बनाने के लिए कटिंग लाइट गाइड प्लेट के वांछित आकार में कटौती करने के लिए एक बड़ी लाइट गाइड प्लेट का उपयोग करना है, और फिर उच्च परावर्तन वाली सामग्री का उपयोग करना और कट लाइट गाइड प्लेट के किनारे पर कोई प्रकाश अवशोषण नहीं है, और लाइट गाइड प्लेट के नीचे स्क्रीन प्रिंटिंग प्रक्रिया का उपयोग करें। प्रकाश फैलाने के लिए गोलाकार या चौकोर बिंदुओं से प्रिंट करें। जब प्रकाश बिंदुओं से टकराएगा, तो प्रकाश सभी दिशाओं में परावर्तित होगा, और फिर प्रतिबिंब की स्थिति नष्ट हो जाएगी और प्रकाश गाइड प्लेट के सामने से प्रकाश उत्सर्जित होगा। यह सुनिश्चित करने के लिए कि सभी दिशाओं में प्रकाश के परावर्तन की संभावना लगभग समान है, और प्रकाश को बनाने के लिए -प्रकाश गाइड प्लेट की सतह समान रूप से प्रकाश का उत्सर्जन करती है, विभिन्न घनत्व और विभिन्न आकारों के बिंदुओं का उपयोग किया जाना चाहिए। एक सेट के रूप में, प्रकाश गाइड प्लेट के नीचे एक परावर्तक फिल्म भी होती है, जिसका उपयोग नीचे की सतह से लीक हुई रोशनी को वापस प्रकाश गाइड प्लेट में प्रतिबिंबित करने के लिए किया जाता है, ताकि प्रकाश की उपयोग दर में सुधार हो और चमक बढ़ सके।

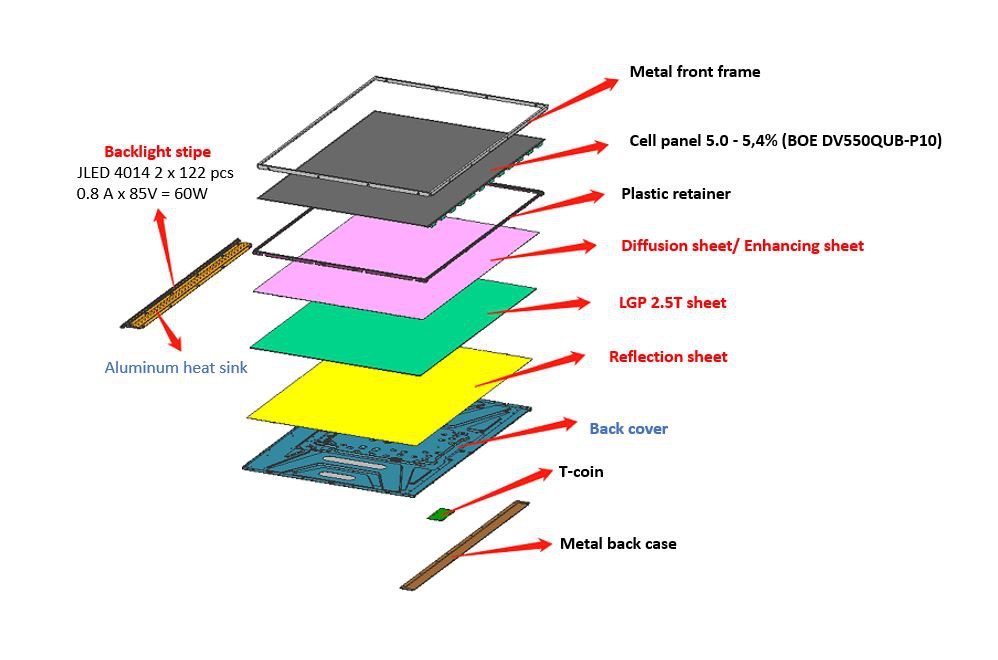

दूसरा, विधानसभा संरचना। लाइट गाइड प्लेट की असेंबली संरचना को दो प्रकारों में विभाजित किया गया है: रिवर्स इंस्टॉलेशन और सामान्य इंस्टॉलेशन। रिवर्स इंस्टॉलेशन प्लास्टिक फ्रेम और लाइट गाइड प्लेट पर एक फिटिंग संरचना को डिजाइन करके लाइट गाइड प्लेट और प्लास्टिक फ्रेम को पूरी तरह से एकीकृत करना है। रिवर्स-माउंटेड लाइट गाइड प्लेट की प्रकाश उपयोग दर कम है, और यह आम तौर पर छोटे-आकार के उत्पादों तक सीमित है। औपचारिक स्थापना बैक पैनल से एक-एक करके इकट्ठा करना है, जो इकट्ठा करने के लिए अधिक सुविधाजनक है और मुख्य रूप से मध्यम और बड़े आकार के उत्पादों के लिए उपयोग किया जाता है। औपचारिक संरचना भागों को अलग करना और फिर से काम करना आसान है, लेकिन नुकसान यह है कि विधानसभा प्रक्रिया बढ़ जाती है। यद्यपि औपचारिक स्थापना के लिए प्रक्रियाओं की संख्या में वृद्धि से लागत में वृद्धि होती है, यह संरचना प्रकाश गाइड प्लेट की प्रकाश उपयोग दर में सुधार करने में बहुत मददगार है।

3. प्रभावी प्रकाश-उत्सर्जक क्षेत्र और अंतराल। देखने के कोण विनिर्देश के भीतर, यह आवश्यक है कि संबंधित डिस्प्ले स्क्रीन को प्रकाश द्वारा प्रकाशित किया जा सके, इसलिए प्रकाश गाइड प्लेट के डिजाइन को प्रभावी प्रकाश -उत्सर्जक क्षेत्र पर पूरी तरह से विचार करने की आवश्यकता है। प्रकाश गाइड प्लेट की सामग्री परिवेश की आर्द्रता या तापमान में परिवर्तन के साथ विस्तार या अनुबंध करेगी, इसलिए प्रकाश गाइड प्लेट और आसन्न घटकों के बीच के अंतर के डिजाइन को सहिष्णुता के अलावा विस्तार और संकुचन की मात्रा पर विचार करना चाहिए। यदि प्रकाश गाइड प्लेट कनेक्टिंग संरचना में हस्तक्षेप करती है, तो हिलने पर शोर होगा। प्रकाश गाइड प्लेट और प्लास्टिक फ्रेम के बीच की खाई के डिजाइन पर विशेष ध्यान दें।

चौथा, स्थान निश्चित है। प्रकाश गाइड प्लेट की निश्चित स्थिति को बाहरी बल से प्रभावित होने के बाद प्रकाश गाइड प्लेट को अंतराल सीमा के भीतर ढीला होने से रोकने के लिए डिज़ाइन किया गया है। अवतल-उत्तल फिटिंग के माध्यम से स्थिति तय की जाती है। लाइट गाइड प्लेट पर उत्तल भाग को डिज़ाइन करें और अवतल भाग को प्लास्टिक फ्रेम पर डिज़ाइन करें। प्रकाश गाइड प्लेट के उत्तल भाग के डिजाइन को यह सुनिश्चित करने की आवश्यकता है कि बाहरी बल द्वारा प्रभावित होने के बाद तनाव एकाग्रता की समस्या उत्पन्न न हो।

5. वारपेज नियंत्रण। वारपेज लाइट गाइड प्लेट का मुख्य दोष है। उच्च तापमान और उच्च आर्द्रता की विश्वसनीयता परीक्षण के बाद, यह उच्च जल अवशोषण दर के कारण विस्तार और विकृत हो जाएगा। जब प्रकाश गाइड प्लेट विकृत हो जाती है, तो यह आसन्न ऑप्टिकल फिल्म को झुर्रीदार कर देगी, या डिस्प्ले स्क्रीन में हस्तक्षेप करेगी, जिसके परिणामस्वरूप असामान्य प्रदर्शन होगा। एक जवाबी उपाय के रूप में, लाइट गाइड प्लेट को डिजाइन करते समय, लाइट गाइड प्लेट के वारपेज की स्वीकार्य मात्रा निर्दिष्ट की जानी चाहिए। लाइट गाइड प्लेट बनाते समय, मोल्डिंग की स्थिति को समायोजित करना आवश्यक है, और संरचनात्मक डिजाइन में, लाइट गाइड प्लेट और प्लास्टिक फ्रेम के बीच की खाई को उचित रूप से बढ़ाना आवश्यक है।
